空气屏的应用原理及系统构造

发布时间:2021-06-03 阅读数:858

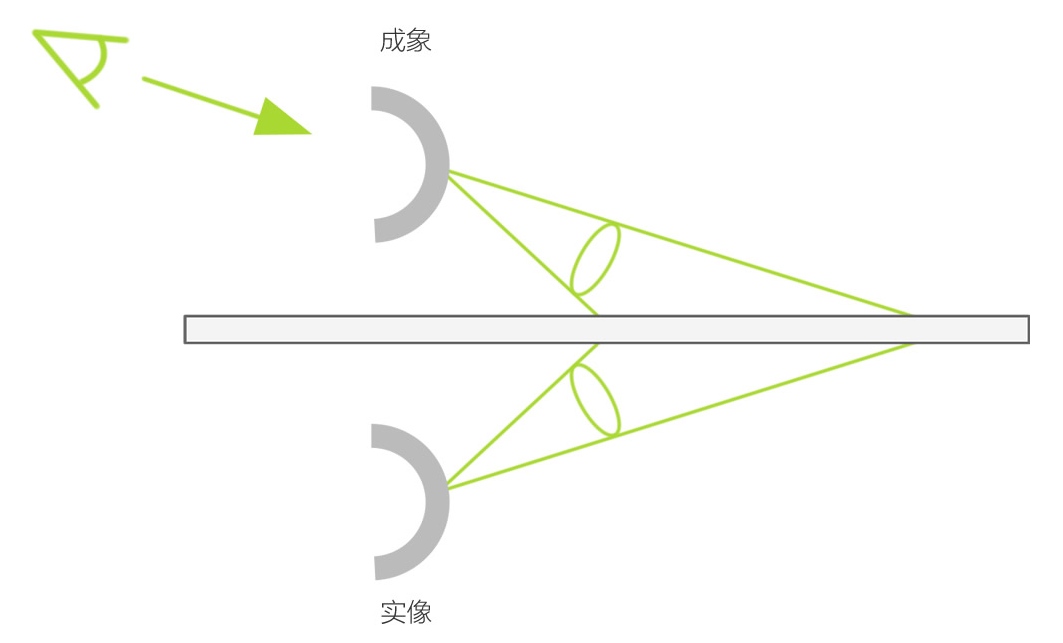

图像和物体散发的光线穿过特殊结构的玻璃板后,再次聚集于相反侧相同距离的位置,而形成与原物相同的影像。原物到板的距离和板到影像的距离相等,但是可成像的尺寸及可成像的距离由板的尺寸决定。如果板的尺寸较小,仅在距离正面的一定距离才可看到影像;如果板的尺寸变大,即可实现更大的成像距离,从而增大视野率。



1原理
两个平面镜垂直相交,通过垂直相交的两面镜子反射光使其成像。第一次的入射角和第二次的出射角与其反射角度分别相同,因此最后以板为对照的轴在一比一的空间中显示实像。

2构造
本产品为整齐排列的垂直镜面结构。虽然看起来只是简单的2层式镜面结构,但是要实现几百微米单位的规则性图案。

3特征
作为实像的价值,通过空气屏形成的影像无需像以往一样将雾状等肉眼不可见的物质当作屏幕,或穿戴专用眼镜观看。将物体本身发出的光线集中到空间内,并使光从聚集的空间扩散。因此,使用者所看到的空间中的影像即是实际存在的物体所散发出的光。将影像投影到空无一物的空间,并可进行与触摸屏相同的操作,这项技术将会应用到生活的各方各面。



4应用场景

数字标牌

电子广告的革命

作业现场

戴着手套可输入数据

车载

已搭载到概念车

娱乐

可呈现空间的前后移动

安全

可防止窥视

餐饮店

无需接触实物而保持清洁

医疗

可作为大型监视器的操作面板使用

商务

无需在桌面上放置电脑
