互动滑轨屏原理详解(图文)

作者:      来源:江苏米禾数字科技有限公司      发布时间:2020-09-12      阅读数:401

近年来,互动滑轨屏在多媒体展示中的应用越来越流行,一般展厅和车展用的比较多。展厅通常是基于有一面背景墙展示的,墙上有实体的比如企业发展史的贴字或者其他信息的贴字,滑动屏在此墙面的前面滑过,滑动到哪里就介绍对应的信息,还可以用手进行触摸,进一步详细了解。车展一般会做一辆实体的汽车或者汽车框架,滑动屏位于汽车前面,滑动到哪里,就介绍汽车哪里的信息,也可以触摸来进一步了解某个部位的信息。


互动滑轨屏按动力方式可分为手动滑轨屏和电动滑轨屏;按滑动的方向分为水平滑轨屏、垂直滑轨屏、旋转滑轨屏以及弧形滑轨屏。

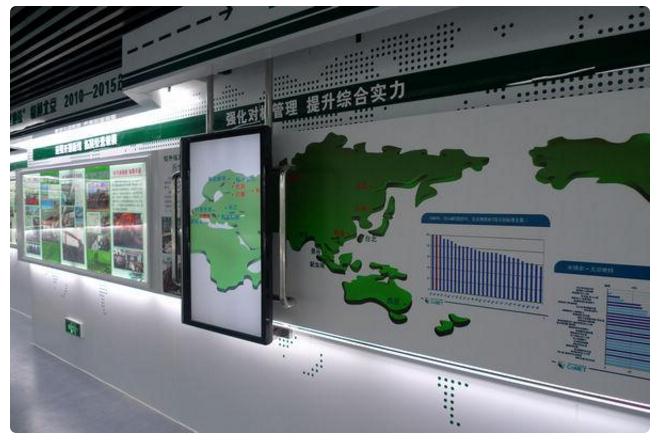

滑动屏滑动屏

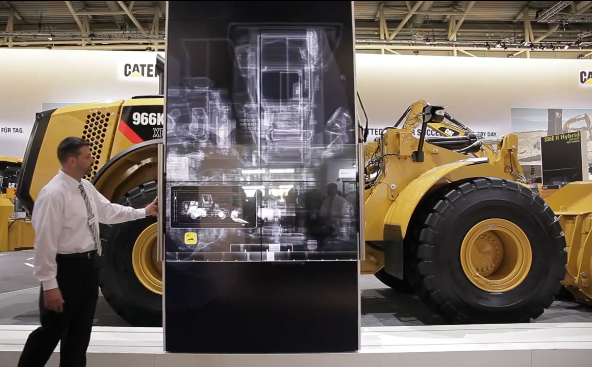

手动水平滑轨屏

手动水平滑轨屏一般是上下都有轨道,屏体会有把手,人通过拉把手进行滑动。手动滑动屏检测到屏体移动到哪里有两种方式:一种是在指定几个位置安装红外传感器,当屏移动到此位置时,就播放相应的信息。这种方式比较简单,只能在提前指定好的位置进行触发播放,不是线性的。一种是用拉线器进行实时的位移传感,拉线器会把屏的位置信息实时发送给电脑,可精确到毫米级别,电脑得到此信息后,是在在一个很大的底图(或者底视频)上,开一个窗口,此窗口相当于滑动屏,滑动的时候此窗口会在很大的底图(或者底视频)上进行实时平移,移动到哪里,就显示相应的内容。这里要注意一下,要对拉线器过来的信息进行滤波,不然窗口滑动时会有抖动。

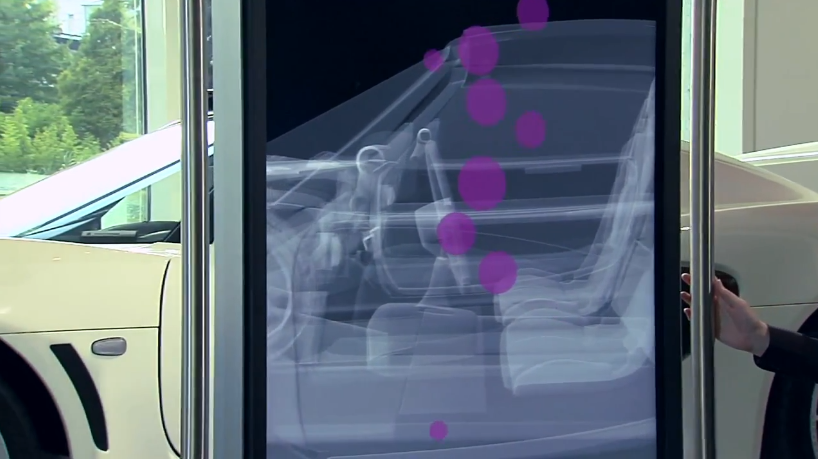

手动水平滑轨屏 手动水平滑轨屏


手动垂直滑轨屏

手动垂直滑轨屏原理同上,但要比左右滑动屏麻烦一些,需要配重,上下滑动的时候手放开后,屏要停留在中间。如图:

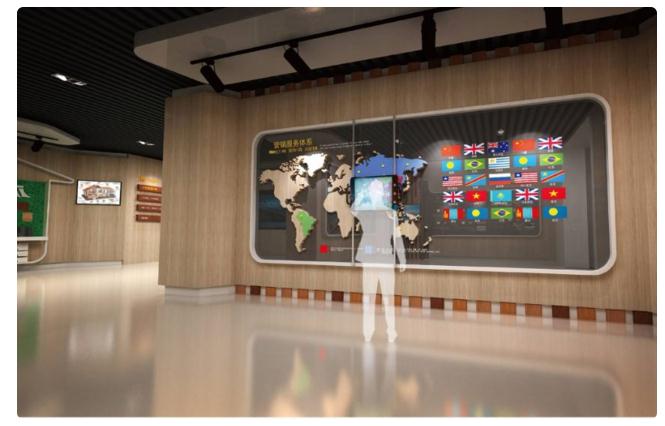

垂直移动滑动屏垂直手动滑轨屏

电动水平滑轨屏

电脑发送指令给电机控制器,电机+电机控制器来控制电机的转动圈数,从而实现在轨道上移动。不需要红外传感器或者拉线器,因为电脑发的指令,电脑可以清楚的知道目前屏的位置。电动滑动屏一般是线性的平移,缓慢移动,移动到哪里显示对应的影像。

水平滑轨屏 电动水平滑轨屏

电动垂直滑轨屏

原理同上,只是电机的方向变成垂直移动。

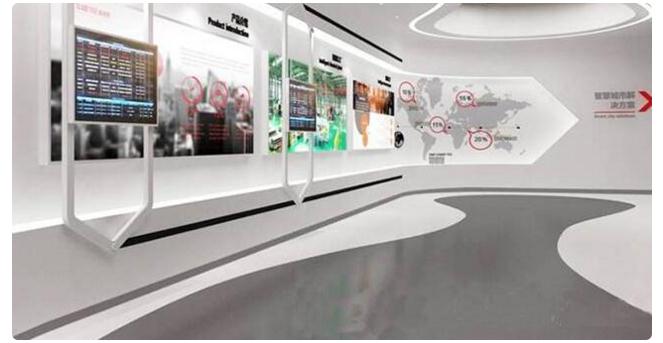

滑动屏

电动旋转滑轨屏

旋转滑轨屏又可称为摇摆屏,屏幕可根据定制内容进行面熟任意角度的旋转,加上产品展示,在屏幕中旋转过程中产生神奇的图像效果。

旋转滑轨屏

电动弧形滑轨屏

弧形滑轨屏即滑行轨道是弧形的,不在局限于直线运动。弧形滑动屏经常做对撞屏使用,即有两个滑动屏从两侧向中间移动,碰到后再分开。弧形滑轨屏的结构相对来说比较复杂,且通常用于空间较大的场景,屏幕也是大屏居多,所以对电机及相关套件的要求很高,不过展示效果真的酷毙了!

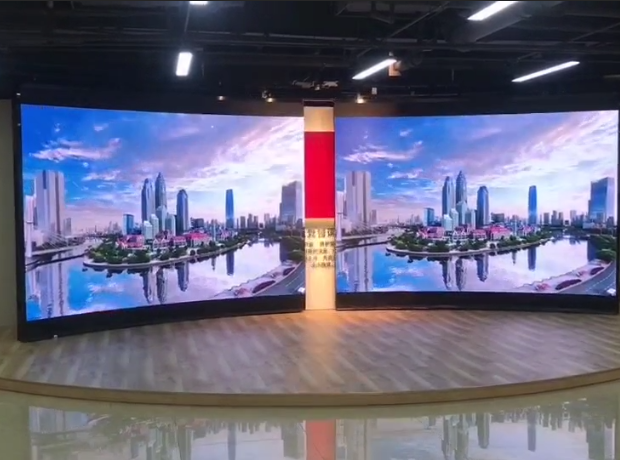

弧形滑轨屏
